Hybridkraftwerk Ludwigshafen

Sicher gesteuert in die Zukunft: Kontrolle, die Vertrauen schafft

Ausgangslage

Die Technischen Werke Ludwigshafen (TWL) betreiben seit 2018 das erste Hybridkraftwerk Deutschlands. Dieses innovative Kraftwerk kombiniert einen 9,6 MW Batteriespeicher mit einer 4,5 MW Gasturbine, um Netzschwankungen durch erneuerbare Energien auszugleichen. Der Batteriespeicher stellt Energie millisekundenschnell bereit, während die Gasturbine langfristige Kapazität sichert. Nach Jahren im Betrieb zeigte sich, dass das Kraftwerk nicht mehr einwandfrei lief, es keinen Herstellersupport und Wartungsvertrag gab, was die Modernisierungen dringend erforderlich machte.

Herausforderung

Die Aufgabe bestand darin, das Hybridkraftwerk umfassend zu modernisieren und wieder voll funktionsfähig zu machen. Um alle Komponenten – Batteriespeicher und Gasturbine – zu einer effizienten Funktionseinheit zu verbinden und die bei der Primärreserve geforderte Reaktionsgeschwindigkeit zu erreichen, war eine komplexe Softwaresteuerung gefragt. Zudem mussten zukünftige Ausfälle vermieden und ein nachhaltiges Support- und Wartungssystem etabliert werden.

Unser Team stellte sich dieser Herausforderung mit einem klaren Fokus: Die Betriebsfähigkeit während der Arbeiten sicherzustellen und dem Kunden maximale Kontrolle über die Anlage zu ermöglichen.

Lösung

SCADA-Automation modernisierte das Hybridkraftwerk mit einer umfassenden Neugestaltung der Steuerung und Betriebsführung. Unsere Lösung sorgt für eine zukunftssichere, zuverlässige Energieverwaltung und umfasst:

Optimierte Steuerung und Betriebsführung
Durch den Austausch der bestehenden Anlagensteuerung wurde eine stabile, effiziente und zukunftsfähige Betriebsführung sichergestellt.

Intelligente Batterie-Wechselrichter-Integration
Mit der Integration unserer smartBat-Software ermöglichen wir eine präzise und herstellerunabhängige Steuerung der Batterie-Wechselrichter-Kombinationen.

Dynamische Regelung für Batteriesysteme
Der bestehende Erzeugungsanlagenregler wurde durch unser PrioHUB-System ergänzt, das die Energieflüsse in Echtzeit optimiert und eine effiziente Lastverteilung gewährleistet.

Erweiterte Visualisierung und Bedienbarkeit
Ein modernes HMI/SCADA-System ersetzt die vorherige Bedienoberfläche und ermöglicht eine intuitive Steuerung sowie eine umfassende Echtzeit-Überwachung.

Maximale Verfügbarkeit durch kontinuierliches Monitoring
Ein individuell abgestimmter Wartungsvertrag mit schnellem Reaktionsservice und kontinuierlichem Monitoring sorgt für höchste Betriebssicherheit.

Neue Betriebsmodi für mehr Unabhängigkeit
Im Herbst 2024 wird das System um Insel- und Schwarzstartfähigkeit erweitert, sodass die Anlage auch netzunabhängig sicher betrieben werden kann.



Ergebnis und Vorteile

Die Modernisierung des Hybridkraftwerks brachte folgende Vorteile:



Erweiterte Regelungsfähigkeit

Das Kraftwerk kann nun Primär- und Sekundärleistung innerhalb von Minuten bereitstellen und Lastverschiebungen (Load Shifting) effizient umsetzen.


Volle Kontrolle

Der Kunde hat jetzt uneingeschränkten Zugriff auf die Steuerung seines Kraftwerks – unabhängig von Drittanbietern.


Inselfähigkeit

Bei Netzausfällen kann die Anlage sowohl automatisch als auch manuell gestartet werden, was die Versorgungssicherheit erheblich steigert.


Minimale Ausfallzeit

Trotz der umfassenden Modernisierung war die reine Inbetriebnahmezeit auf lediglich 15 Tage beschränkt, während der gesamte Umrüstzeitraum drei Monate betrug.


Zuverlässiger Partner

Wir stehen dem Kunden weiterhin als Experte zur Seite und bieten Monitoring und Optimierungsmöglichkeiten für einen wirtschaftlichen Betrieb.



Zusammenfassung

Dieses Projekt zeigt, wie durch gezielte Modernisierung nicht nur die Effizienz und Zuverlässigkeit gesteigert, sondern auch neue wirtschaftliche Möglichkeiten geschaffen werden können. TWL ist nun bestens gerüstet, um den wachsenden Anforderungen des Energiemarktes gerecht zu werden und bleibt ein Vorreiter in der Nutzung innovativer Energielösungen

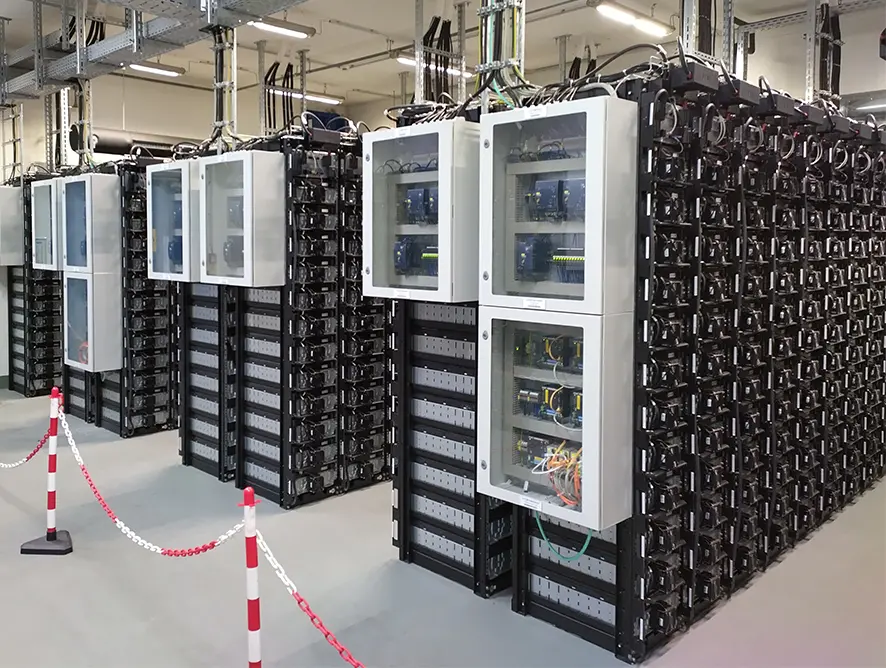

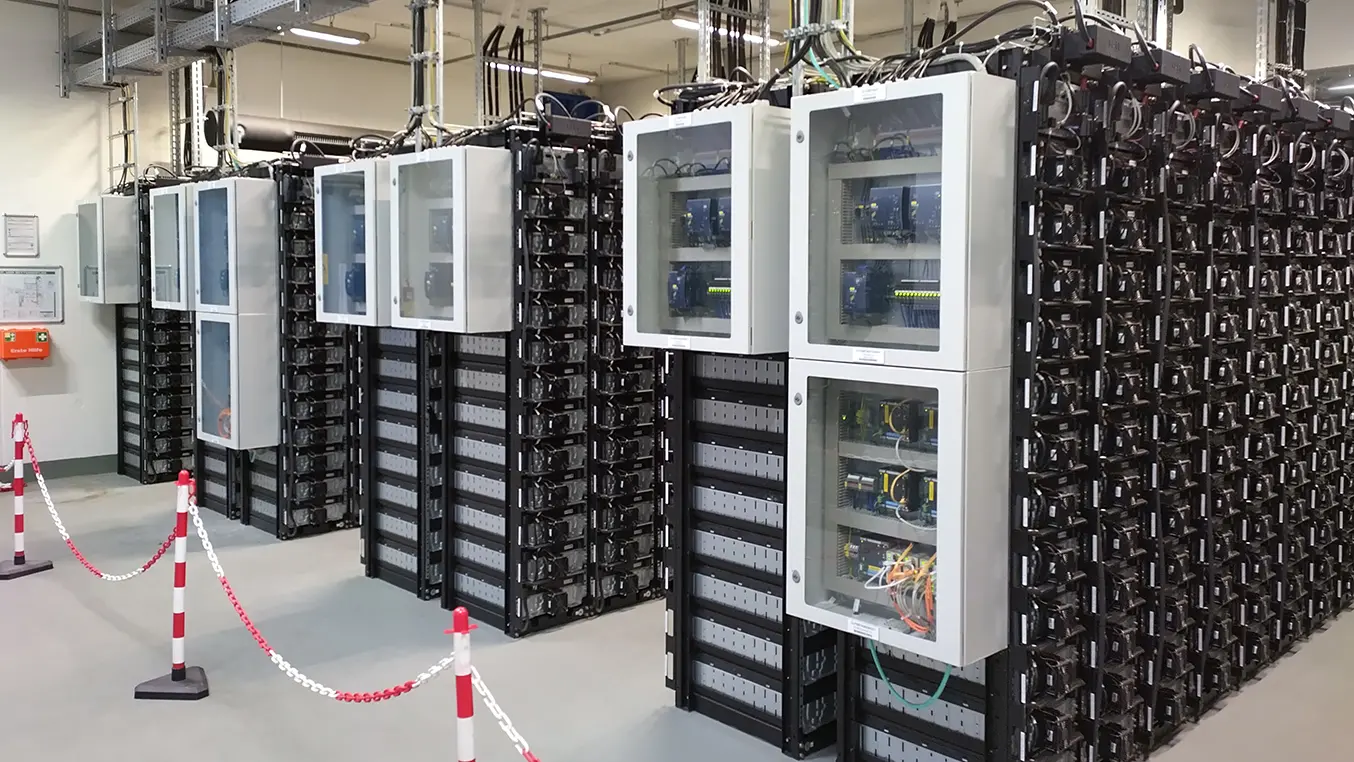

Innenansicht des Batteriespeicherkraftwerks.

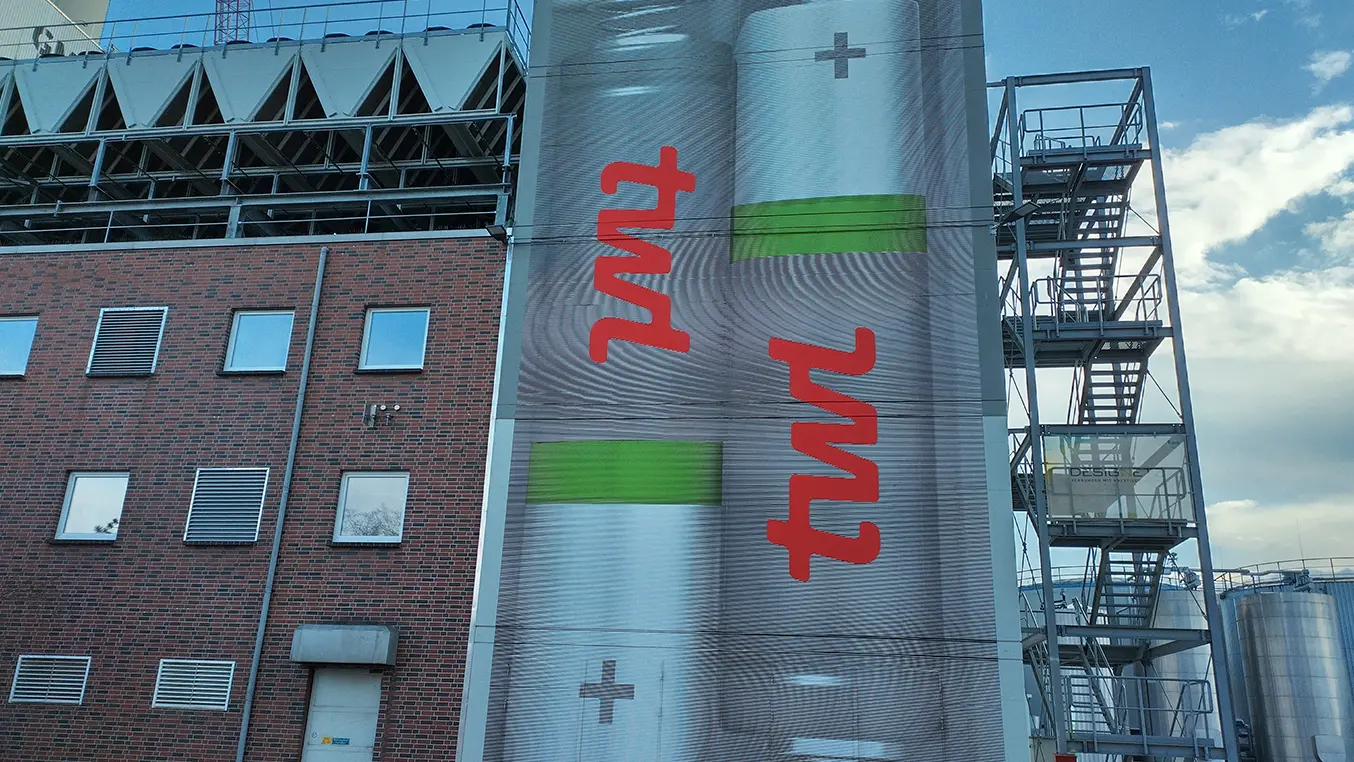

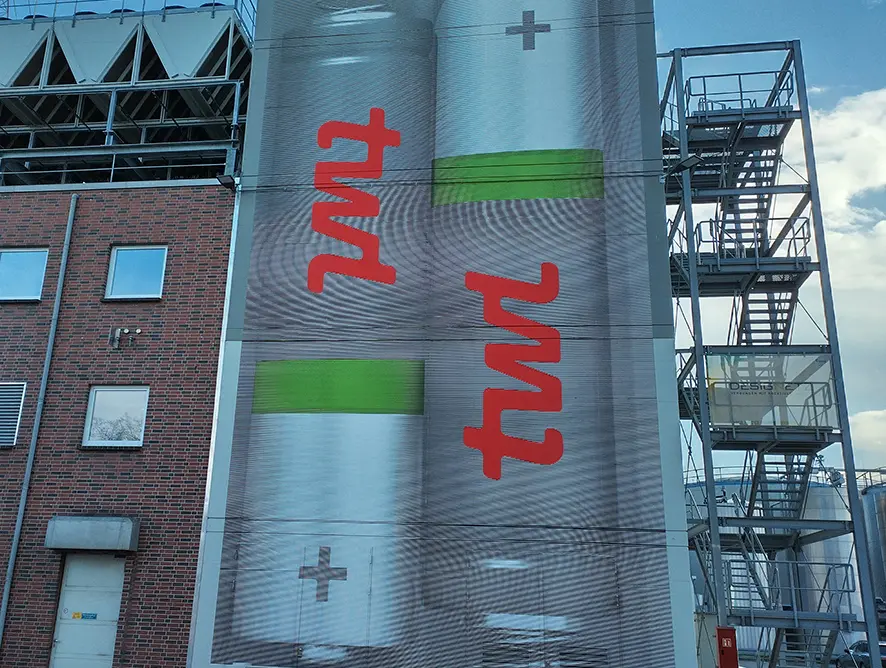

Ansicht des hybriden Gasturbinen-Batteriespeicherkraftwerks.

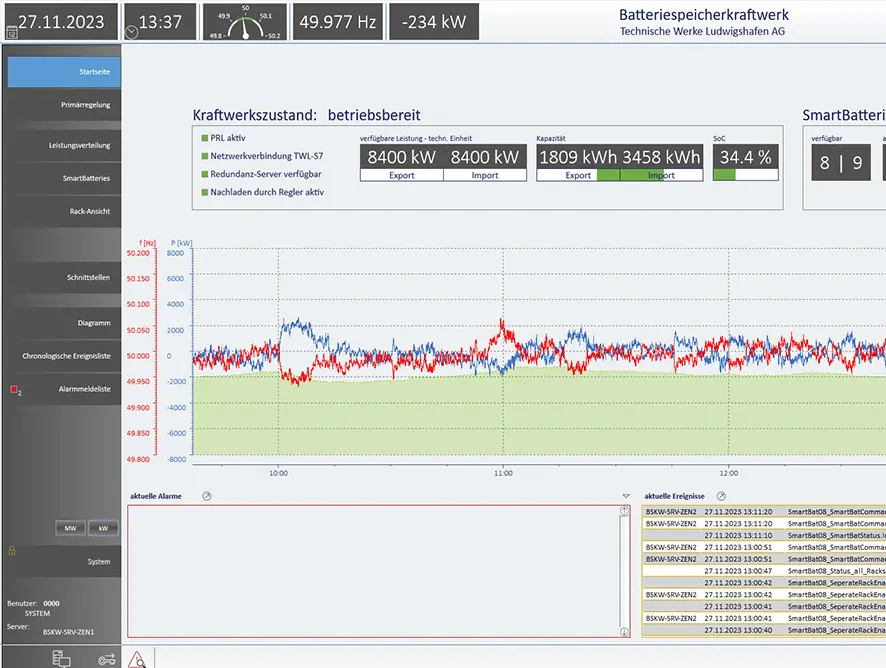

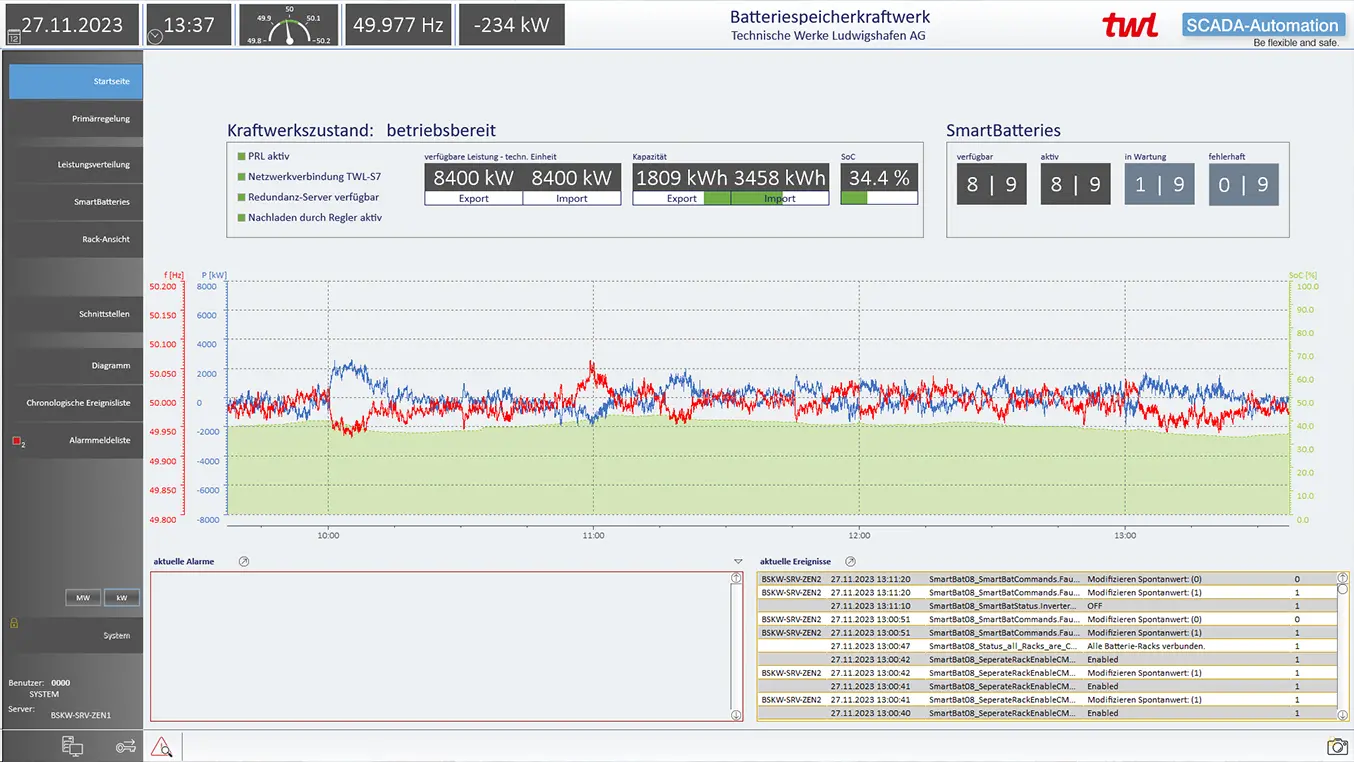

Kraftwerksübersicht mit Frequenz- und Leistungsverlauf sowie Batterie-SOC.

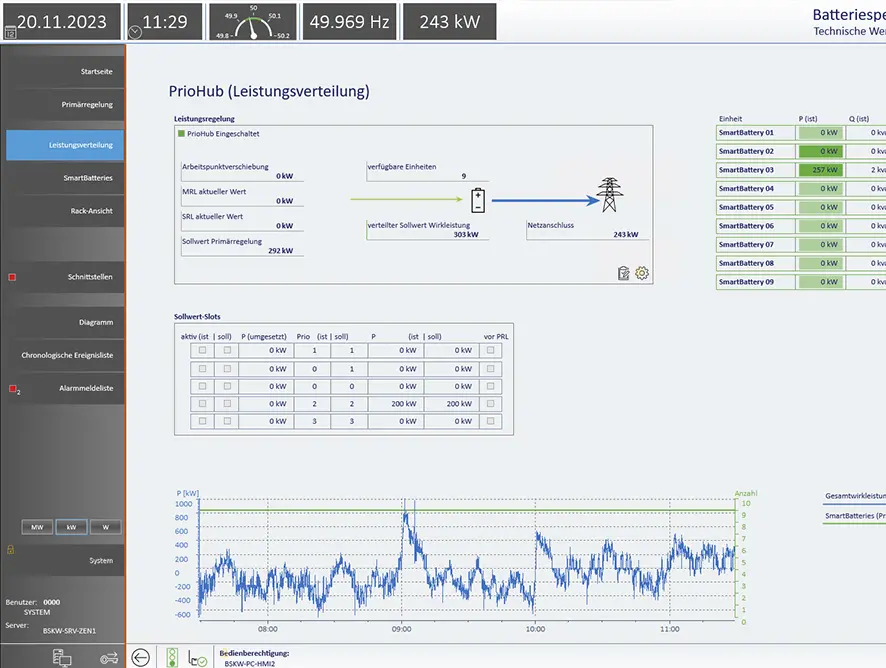

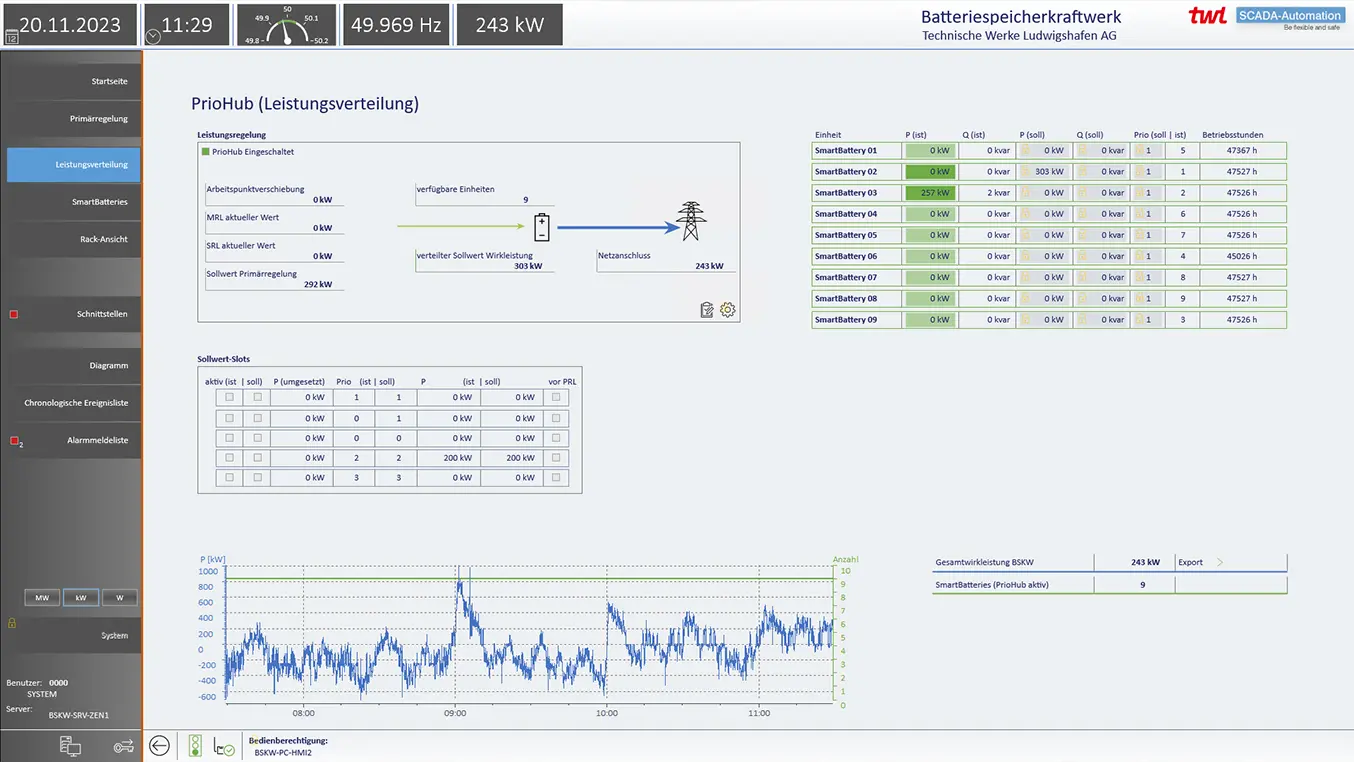

Leistungsverteilung über die smartBatteries des Prioritätsreglers PrioHUB.

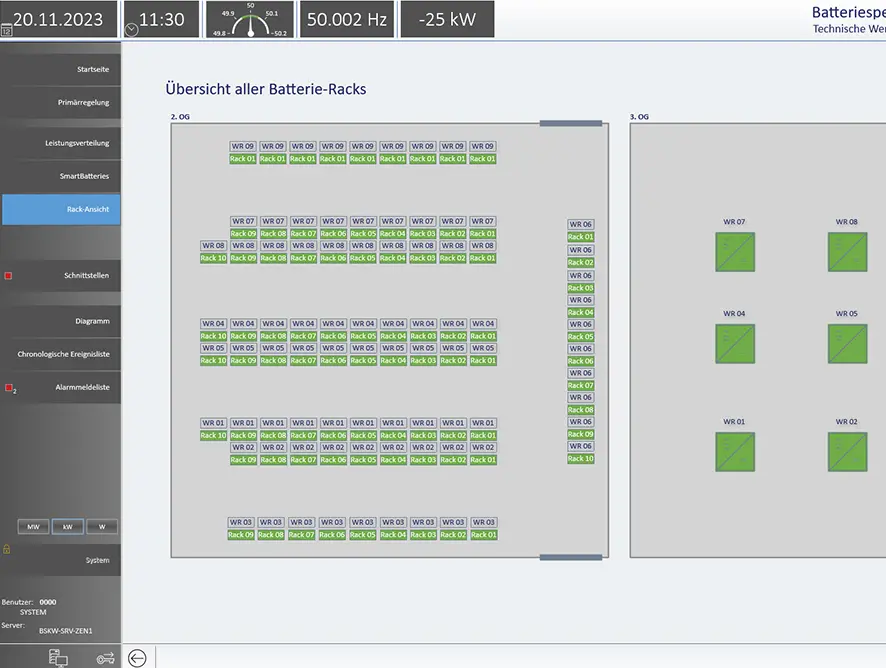

Übersicht der Batterierack- und Wechselrichterstatus in der räumlichen Ansicht.

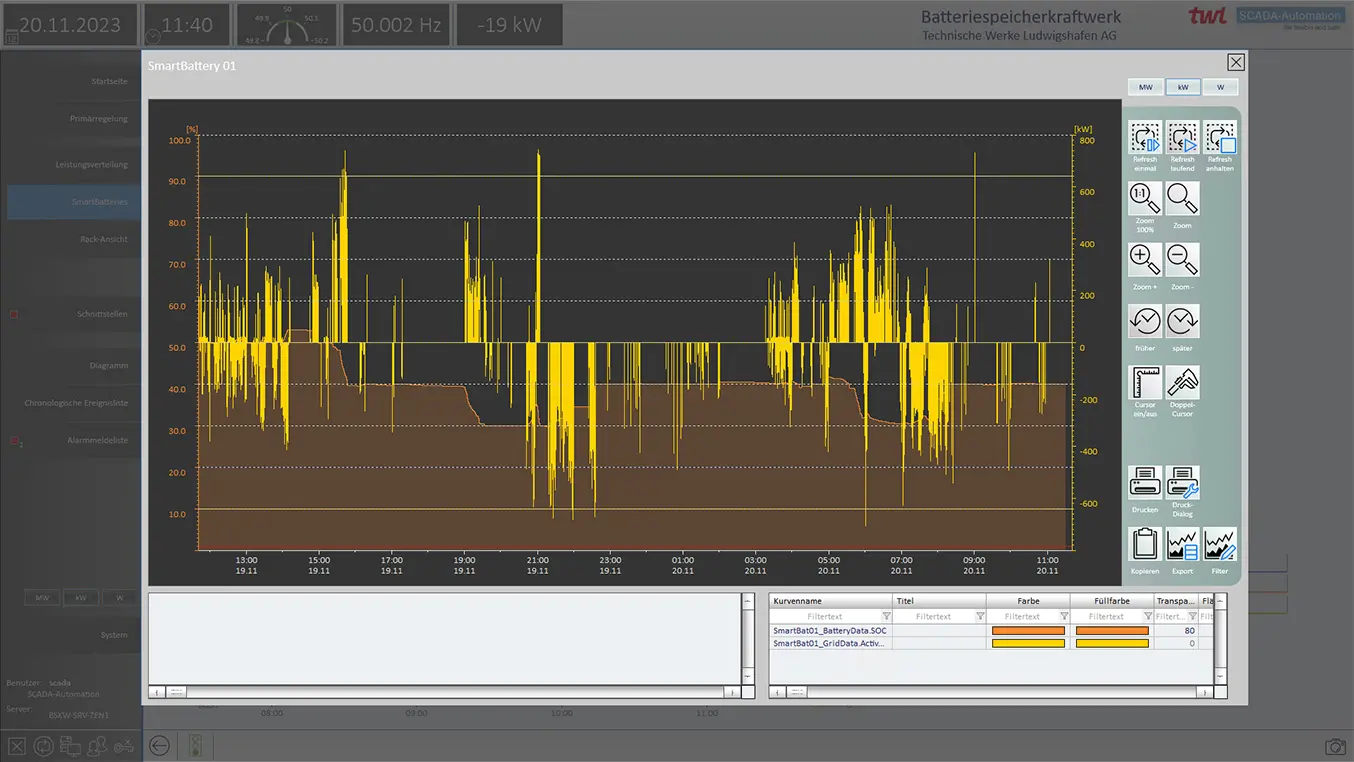

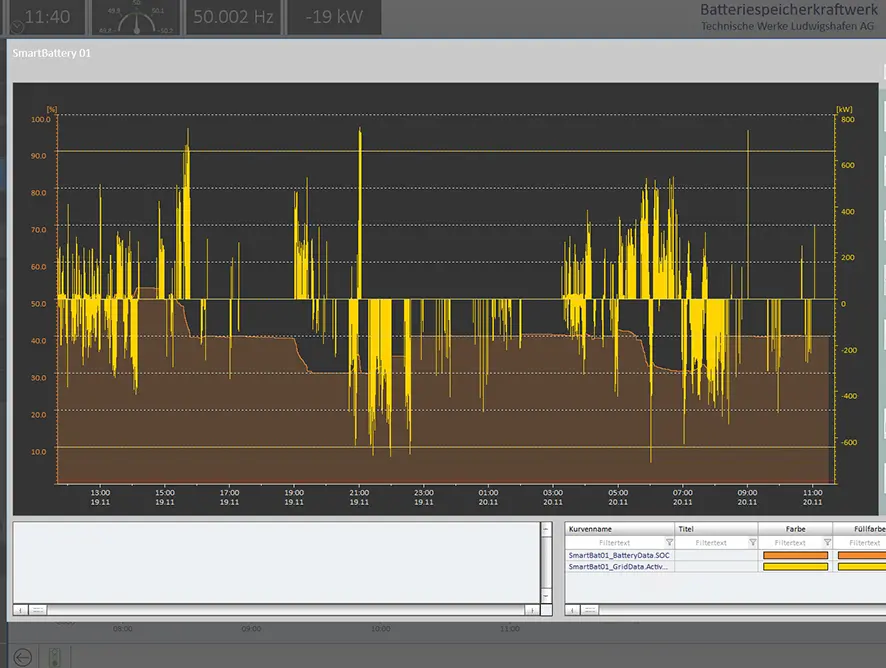

Leistungsdiagramm einer smartBattery.

Projektübersicht

Kunde
Europäische Union

Ort
Ludwigshafen, Deutschland

Technologie
9,6 MW Batteriespeicher
4,5 MW Gasturbine

Lieferumfang & Funktionen
  • Steuerung & Betriebsführung
  • smartBat
  • Batteriemanagements
  • Anlagenregelung
  • HMI-System
  • Insel- & Schwarzstartfähigkeit
  • Wartungsvertrag mit Monitoring & Service
