Optimierte Energieflüsse
Die intelligente Steuerung und Visualisierung steigern die Effizienz und sorgen für eine optimale Nutzung erneuerbarer Energien.
Die Handwerkskammer Potsdam (HWK) betreibt am Kompetenzzentrum für Energiespeicherung und Energiesystemmanagement eine zukunftsweisende Schulungs- und Forschungsplattform. Ziel ist es, modernste Technologien wie Photovoltaikanlagen, Kleinwindkraftanlagen, Batteriespeicher und Redox-Flow-Systeme in ein praxisnahes Umfeld zu integrieren, um Fachkräfte und Interessierte in der Anwendung innovativer Energiesysteme zu schulen.
Um dieses ambitionierte Ziel zu erreichen, wurde ein maßgeschneidertes Microgrid-Energiemanagementsystem (EMS) benötigt, das die komplexe Energieversorgung des Bildungs- und Innovationscampus in Groß Kreutz effizient steuert.
Die größte Herausforderung bestand darin, verschiedene Energiequellen wie eine 144 kWp Photovoltaikanlage, Mikrowindkraftanlagen, einen WEMAG-Batteriespeicher sowie einen Redox-Flow-Hausspeicher in ein gemeinsames System zu integrieren. Zusätzlich musste das Energiemanagementsystem die Fähigkeit besitzen, bei Bedarf ein Inselnetz zu realisieren und den Übergang zwischen Netz- und Inselbetrieb nahtlos zu gestalten. Darüber hinaus sollte das System eine Vielzahl an Messwerten und Parametern auswerten, visualisieren und den Bildungsauftrag durch interaktive Schulungsmöglichkeiten erfüllen.
SCADA-Automation entwickelte über zwei Jahre hinweg ein zenon-basiertes EMS, das alle Energiesysteme aktiv steuert. Unsere Lösung verbindet als zentrales Element des Kompetenzzentrums die verschiedenen Energieerzeuger und -speicher zu einer hocheffizienten Einheit.
Nahtlose Integration und Steuerung
In Verbindung mit der ebenfalls von SCADA-Automation gelieferten Steuerung des WEMAG-Batteriespeichers sowie weiteren Komponenten wie der PV-Anlage und Mikrowindkraftanlagen realisiert das EMS ein zuverlässiges Inselnetz. Dabei wird die Trennung des regenerativ versorgten Inselnetzbereiches vom versorgergekoppelten Hausnetz über die Bachmann M1 Steuerung und das Netz-Schutz- und -Synchronisationsmodul Bachmann GSP gewährleistet.
Interaktive Schulungsfunktionen
Unser System macht die Energieversorgung nicht nur effizient, sondern auch erlebbar. Teilnehmer von Weiterbildungskursen können über 300 Messwerte analysieren und Parameter im Microgrid verändern, um die Auswirkungen in Echtzeit zu bewerten.
Anschauliche Visualisierung
Ein besonderes Highlight ist das Sankey-Diagramm, das in Echtzeit die Energieflüsse zwischen Erzeugern und Verbrauchern visualisiert. Ergänzt wird dies durch grafische Auswertungen und eine Single-Line-Diagramm-Ansicht, die stromführende Verbindungen besonders klar hervorhebt.
Flexible Betriebsweisen
Mit unserem EMS können Nutzer zwischen verschiedenen Betriebsmodi wählen. Die netzdienliche Betriebsweise optimiert die Verbrauchswerte am Netzanschlusspunkt, während die eigenverbrauchsoptimierte Betriebsweise überschüssige erneuerbare Energien effizient speichert.
Mit dem am Kompetenzzentrum installierten Microgrid-EMS haben wir gemeinsam mit der Handwerkskammer Potsdam eine zukunftssichere Lösung geschaffen, die technische Anforderungen und Bildungsziele gleichermaßen erfüllt. Dieses Projekt zeigt, wie durch enge Zusammenarbeit und innovative Technologien neue Maßstäbe in der Energiewende gesetzt werden können.
Optimierte Energieflüsse
Die intelligente Steuerung und Visualisierung steigern die Effizienz und sorgen für eine optimale Nutzung erneuerbarer Energien.
Praxisorientierte Schulungsplattform
Das EMS ist nicht nur ein Steuerungssystem, sondern auch ein interaktives Werkzeug für praxisnahe Schulungen, bei denen Teilnehmer die Funktionen und Parameter direkt erleben können.
Zukunftssicherheit
Das System ist flexibel und skalierbar, was zukünftige Entwicklungen und neue Technologien mühelos integrierbar macht.
Nachhaltigkeit
Durch die effiziente Nutzung von überschüssigen erneuerbaren Energien trägt das System zur Nachhaltigkeit und zur Reduktion der Netzauslastung bei.
Mit dem am Kompetenzzentrum installierten Microgrid-EMS haben wir gemeinsam mit der Handwerkskammer Potsdam eine zukunftssichere Lösung geschaffen, die technische Anforderungen und Bildungsziele gleichermaßen erfüllt. Dieses Projekt zeigt, wie durch enge Zusammenarbeit und innovative Technologien neue Maßstäbe in der Energiewende gesetzt werden können.

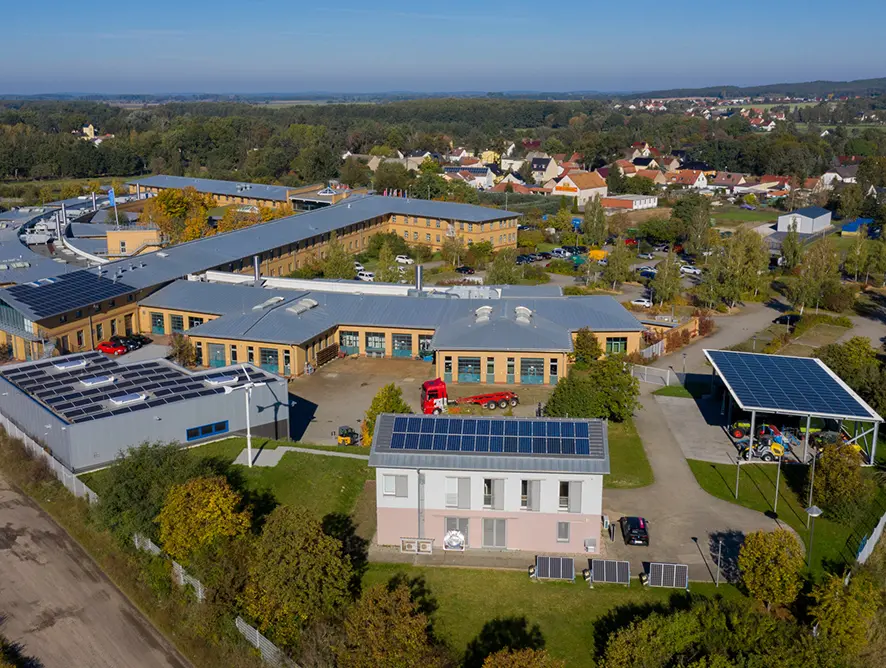

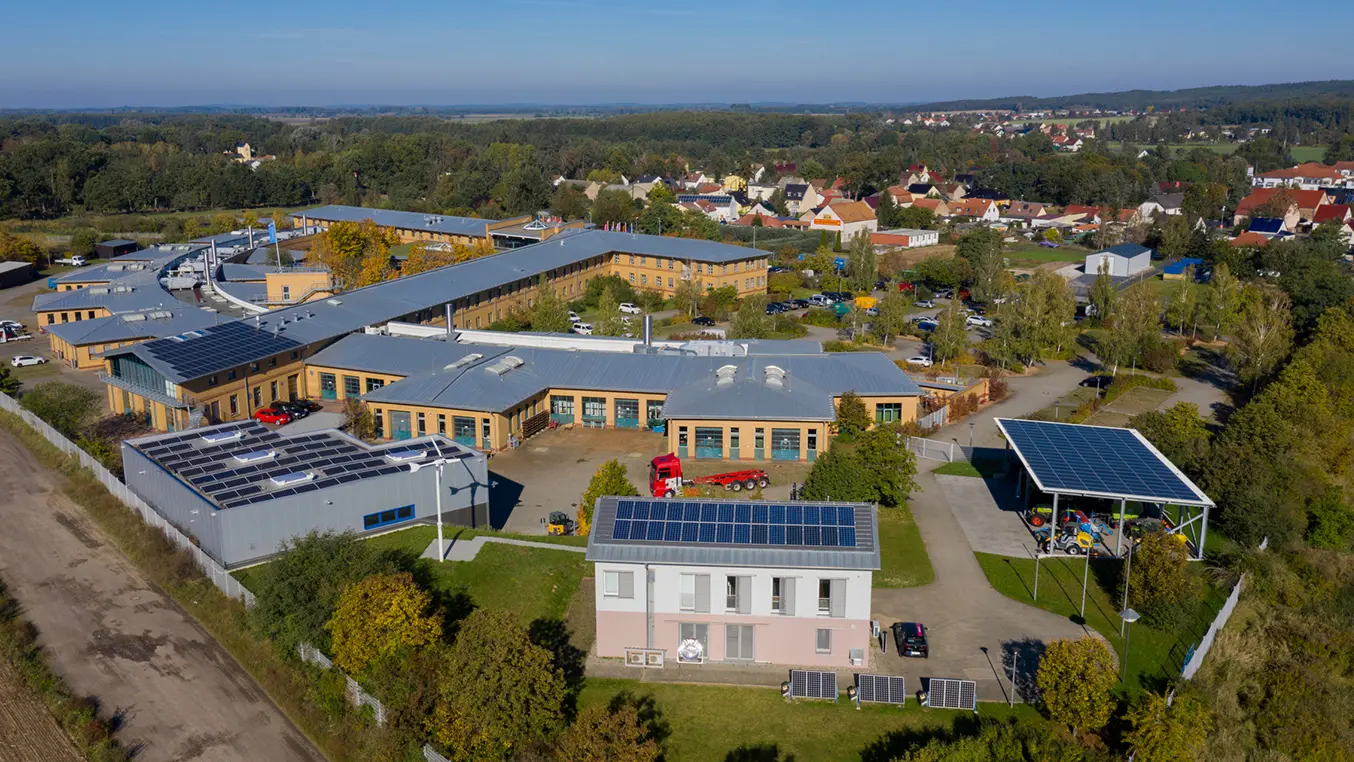

Außenaufnahme des Bildungs- und Innovationscampus Handwerkskammer Potsdam mit einer 144 kWp Photovoltaikanlage.
Einweihung des "Kompetenzzentrum für Energiespeicherung und Energiesystemmanagement" mit dem Präsidenten der HWK Potsdam und dem Minister für Energie Brandenburg.

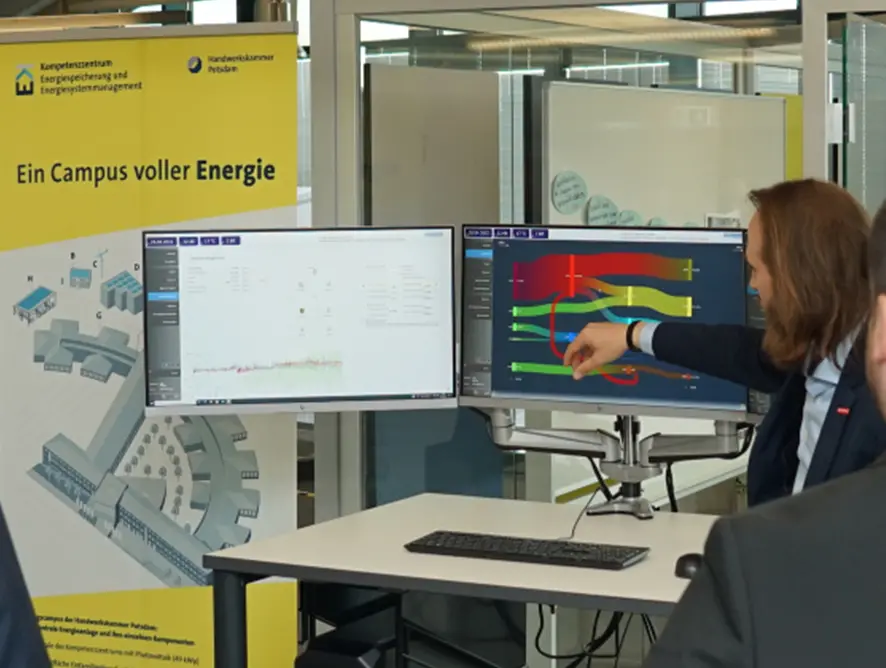

Erklärung der Energieflüsse im Sankey-Diagramm des Energiemanagementsystems bei der Einweihung.

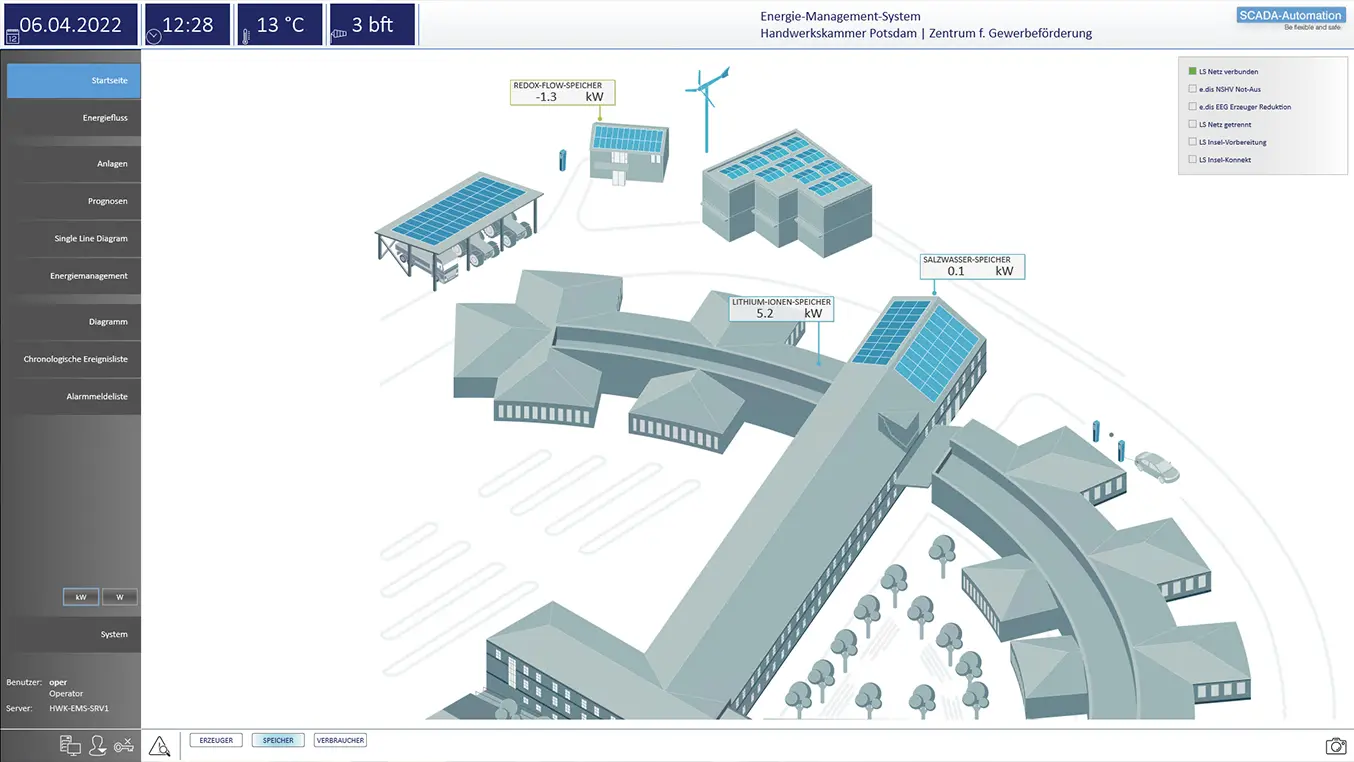

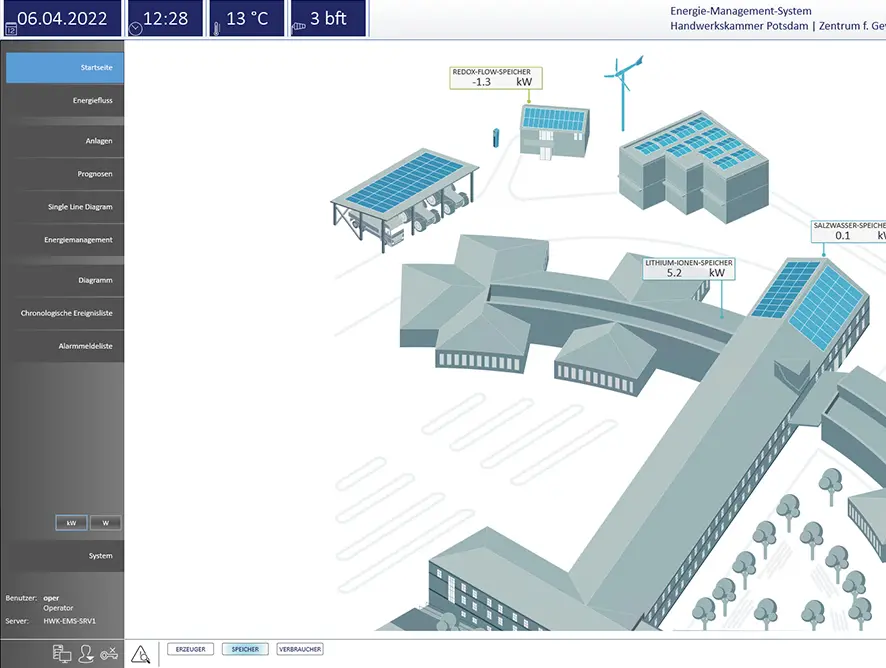

Startseite des Energiemangementsystems in der Speicheransicht.

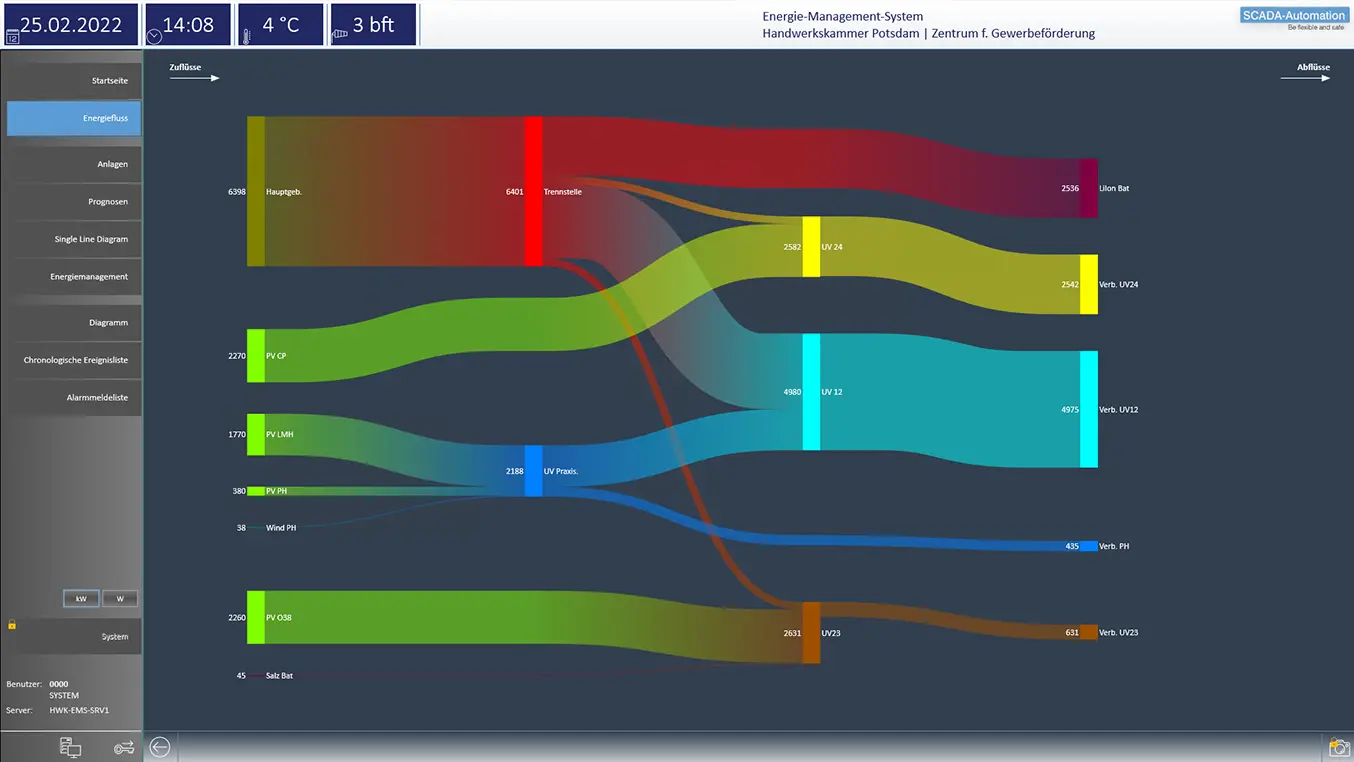

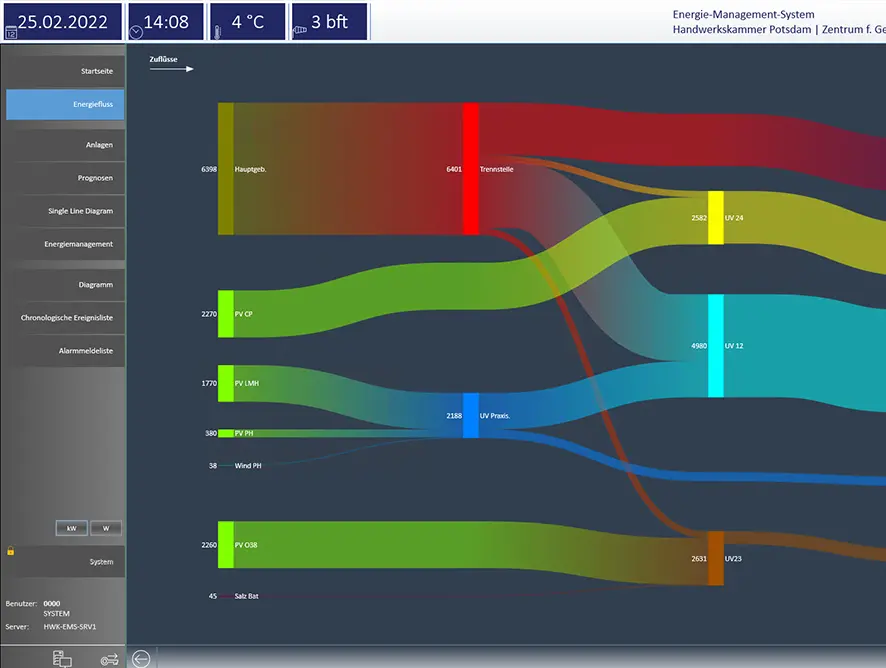

Sankey-Diagramm der Energieflüsse im Energiemanagementsystem.

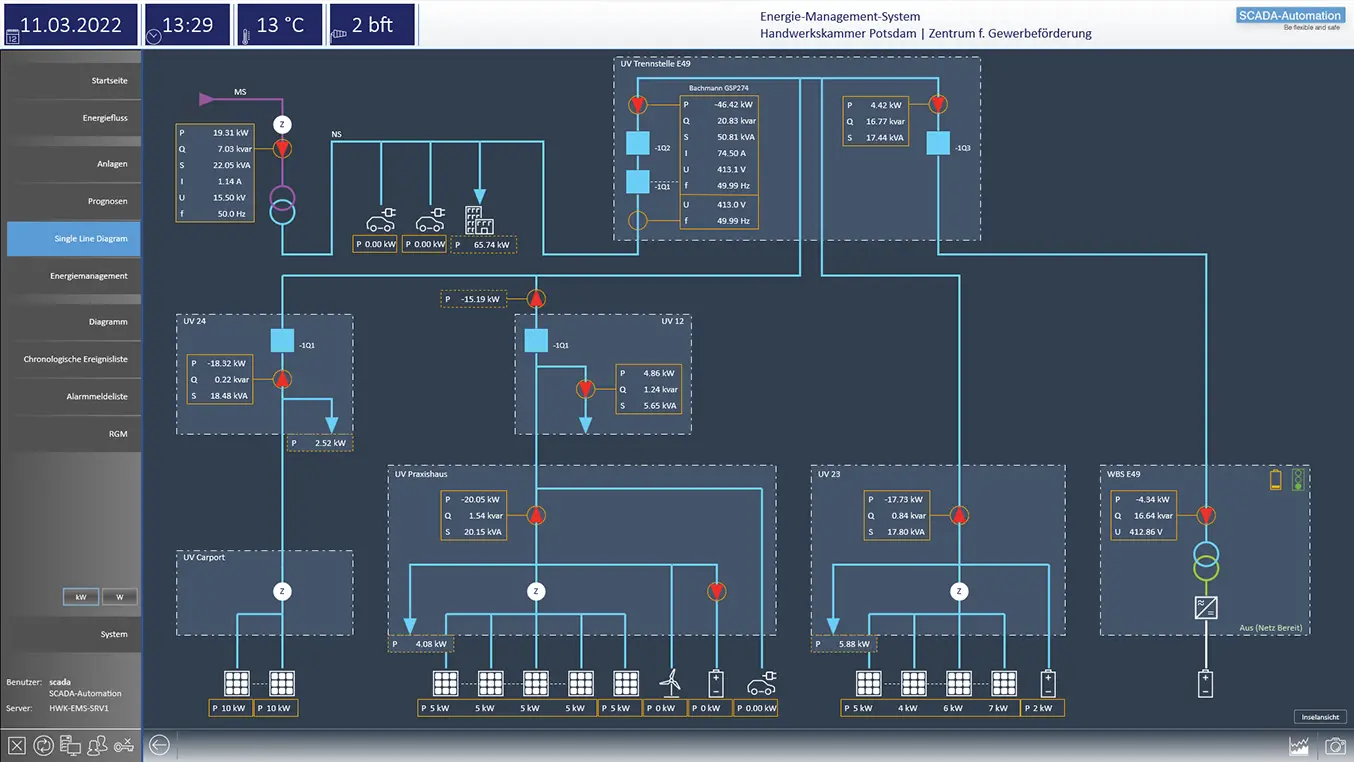

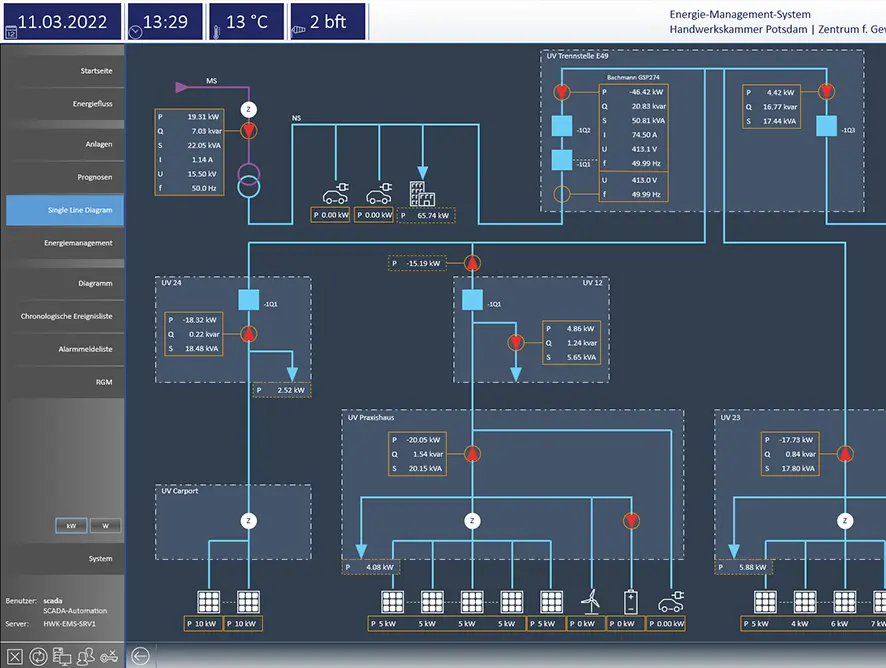

Single-Line-Diagram des Campus Energiemanagementsystems.

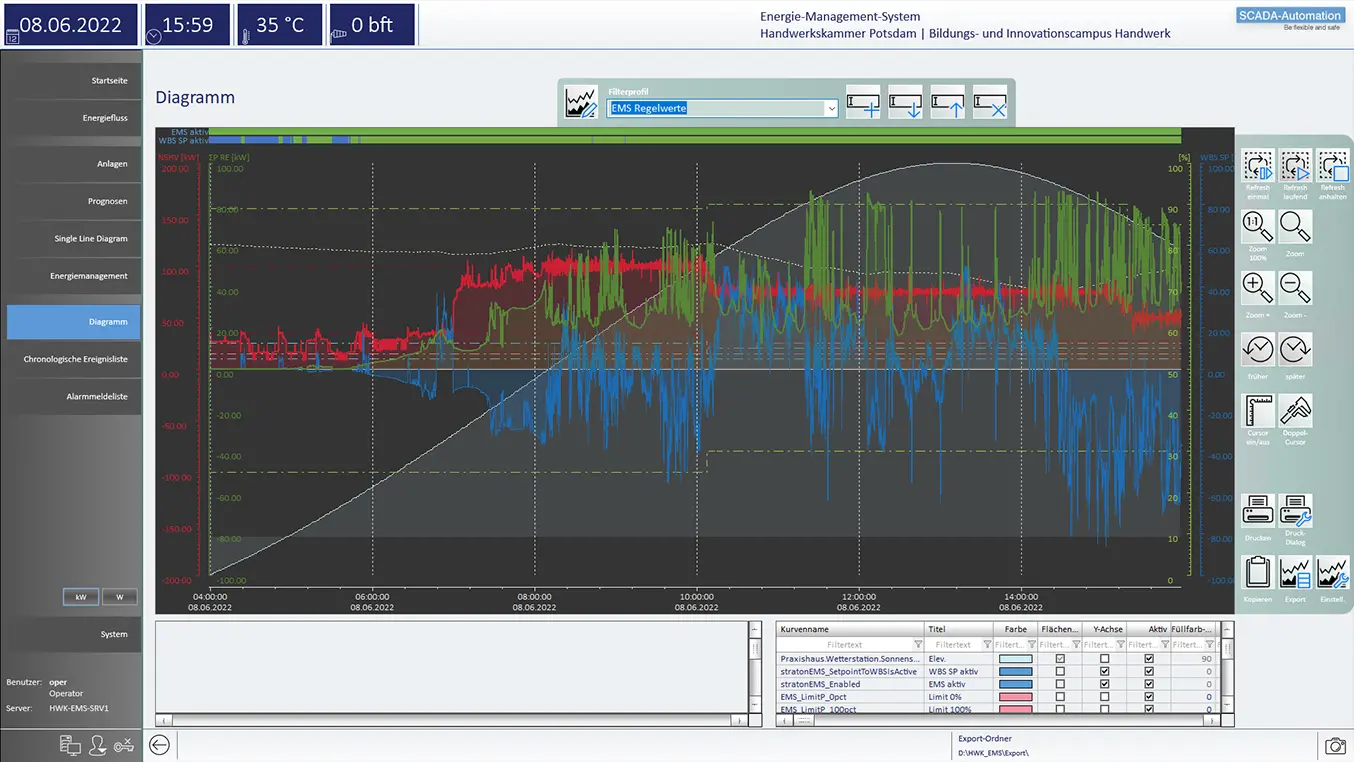

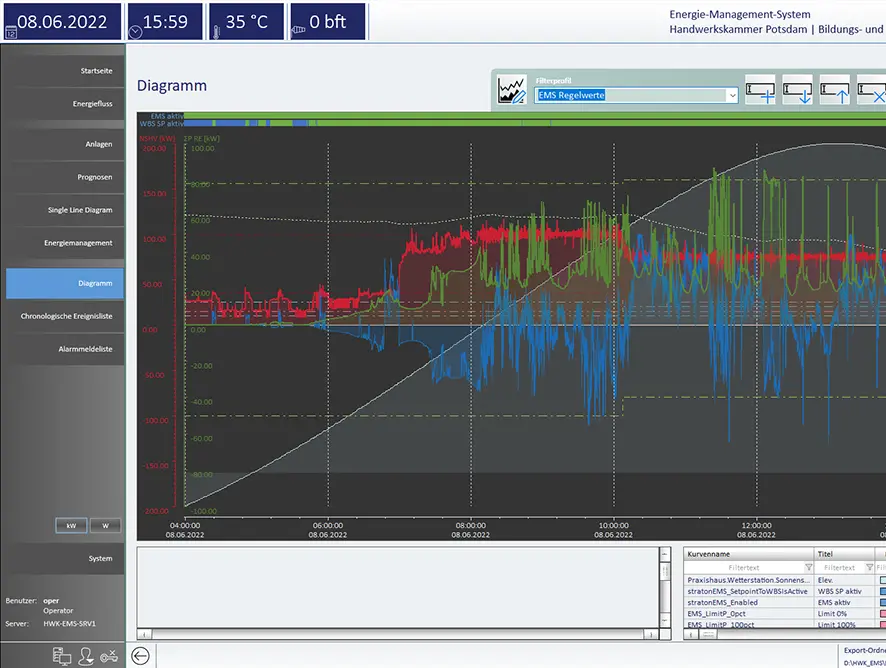

Trend-Diagramm der EMS-Regelung.

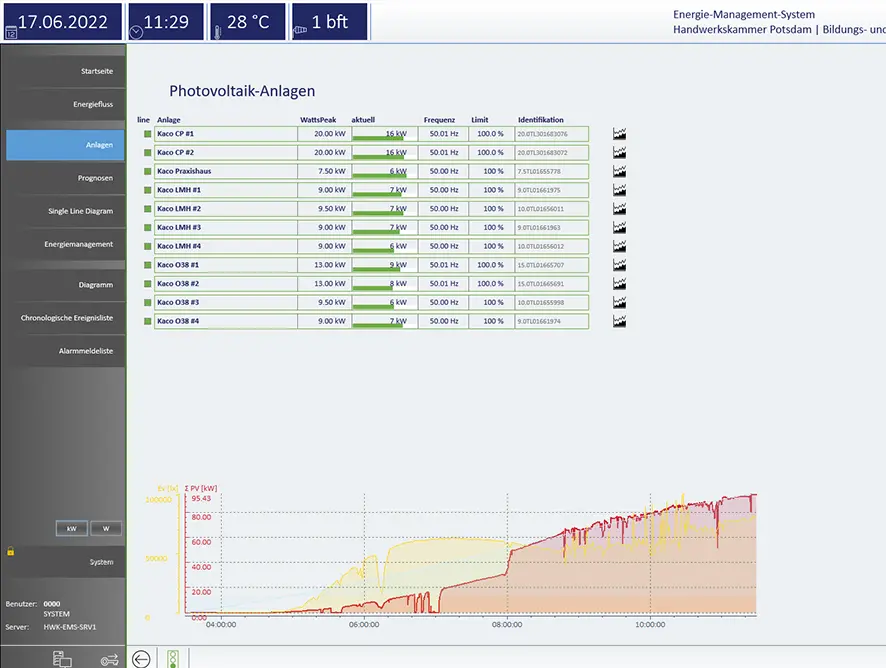

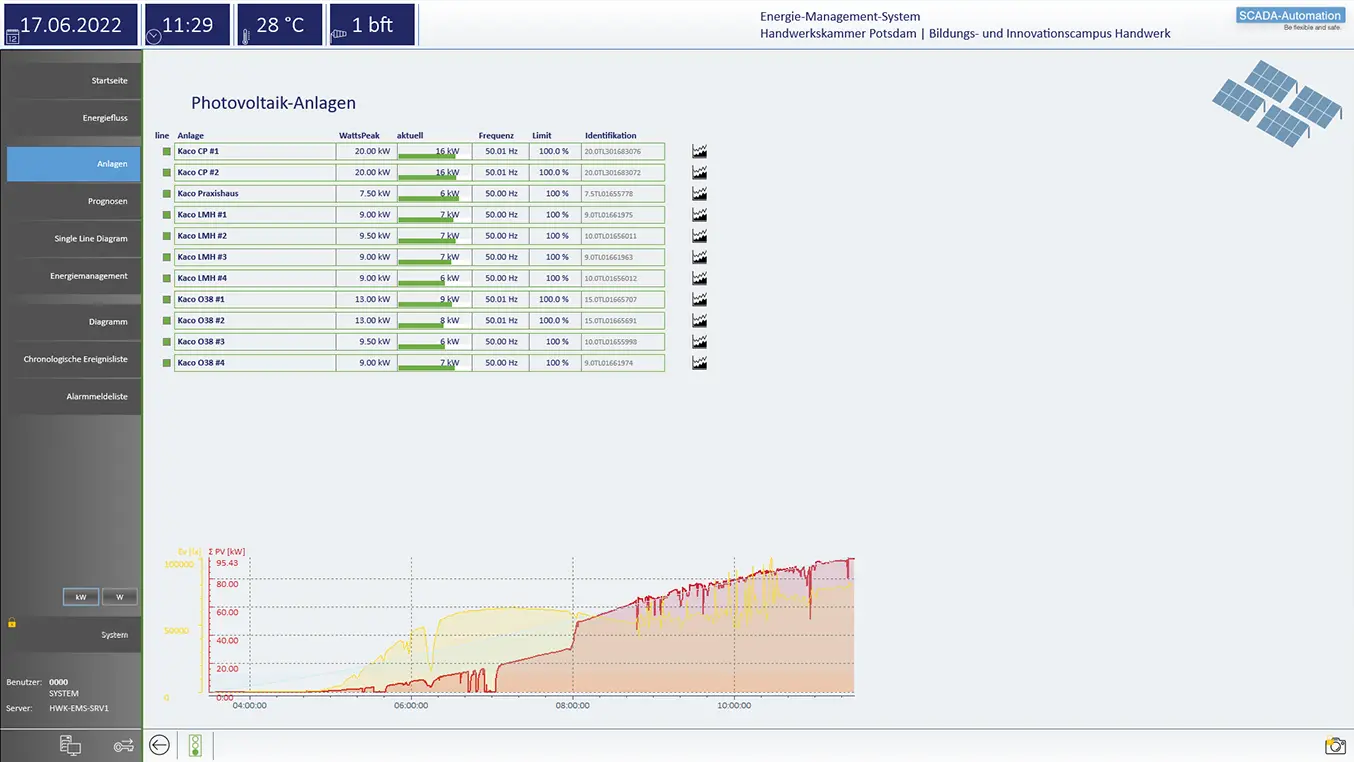

Übersicht der PV-Anlagen im Energiemanagementsystem.

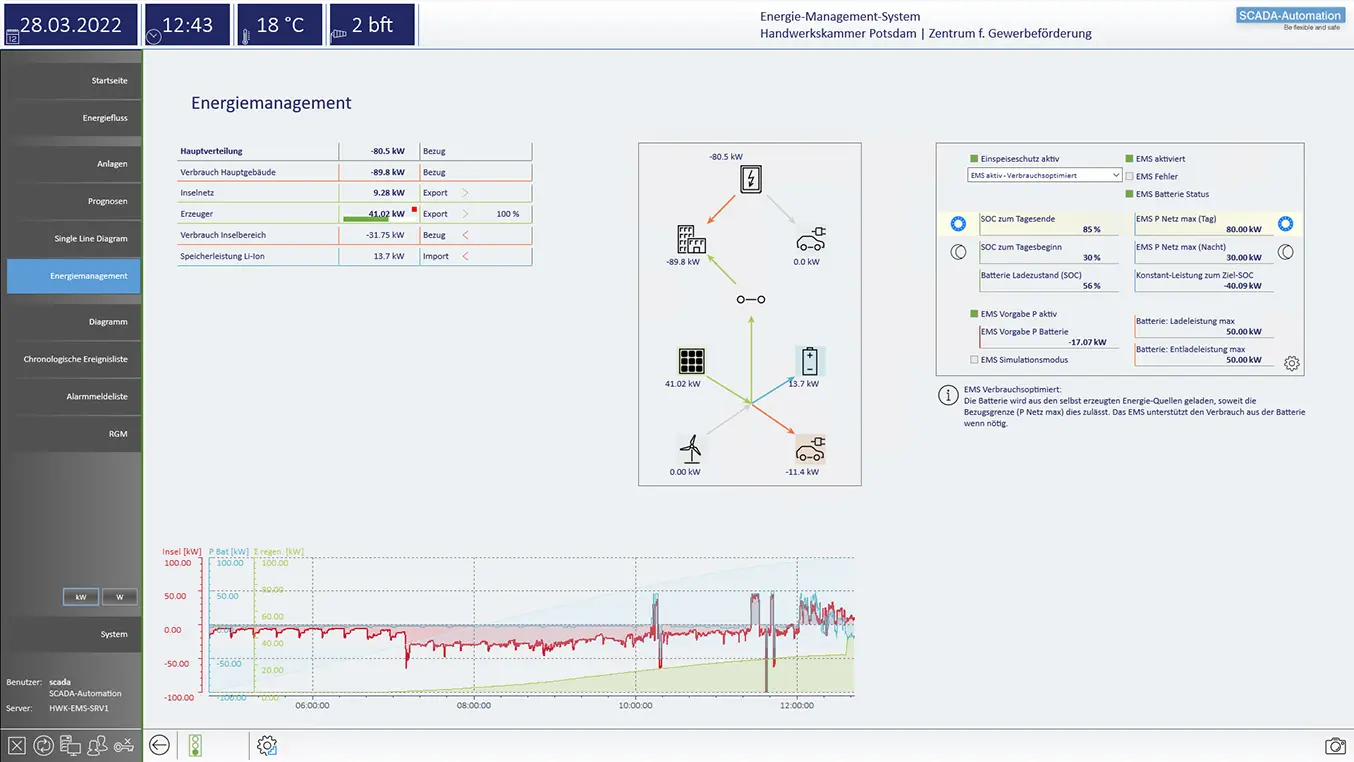

Übersicht des Energiemanagementsystems.
Kunde
Handwerkskammer Potsdam
Ort
Groß Kreutz, Brandenburg, Deutschland
Technologie
Microgrid
SCADA & Energiemanagement
Systemintegration & Schnittstellen
Erzeuger- & Speicherintegration
Visualisierung & Datenmanagement
